科達化工導軌式升降平臺配置單與報價
| 商品名稱 |
型 號 |
凈升高度 （m） |
臺面凈尺寸 |
載 重(T) |
單價（元） |
數量
（臺）
|
總價(元） |
| 升降作業平臺 |
SJG1.1-4.8 |
4.8 |
2000*2400mm |
1.1 |
****** |
6 |
******* |
| 金額（大寫）********* （小寫） ￥： ******** （含稅含運費） |
備注 ：1、以上報價不含地面防護、土建配套費及土建修改費。
2、此價格含稅、含運費、含安裝。

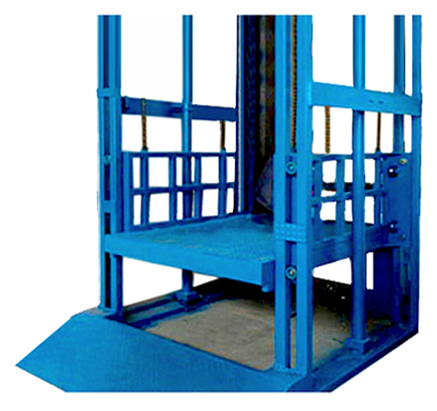

升降作業平臺技術參數
產品描述
1. 結構方面：
其臺面框架采用上海寶鋼集團生產的高強度優質矩管焊接而成，具有強度高、穩定性好、重量輕等特點。工作臺面上面分別鋪設4mm花紋鋼板,即保證了臺面的綜合強度,又使作業安全方便，導軌使用高強度H鋼，支架相連的轉動部分所用的銷軸都做調質處理，在保證其表面硬度的前提下大大提高各項力學性能指標，提高了平臺的使用壽命。
2. 液壓系統方面
油缸數量共2支，河北恒宇液壓油缸生產，質量可靠，經久耐用；起升油缸在設備安裝上采用垂直放置法,有效地避免了傾斜安裝引起的設備晃動。液壓站為集成泵站，選用精磨專用液壓油缸，油缸活塞桿都經過高頻淬火然后鍍硬鉻從而保證它的抗耐磨性。將平臺所用的單向閥、溢流閥、電磁閥集成為一體，在保證使用性能的前提下使其結構更加緊湊，有效地減少泄露；另外它配備的截止閥可使在野外停電的情況下仍能將平臺落下來；密封元件采用“德式封”密封圈。
3. 電氣系統方面
在電氣系統方面主要優點有以下幾點：（1）控制電壓為安全電壓，對人身安全有保障；（2）在控制方面，有互鎖功能，有效的避免了人為的誤操作；（3）急停按鈕的增加，可使操作者從容應對突發情況。（4）、設有下降延時器防止電磁閥燒毀。

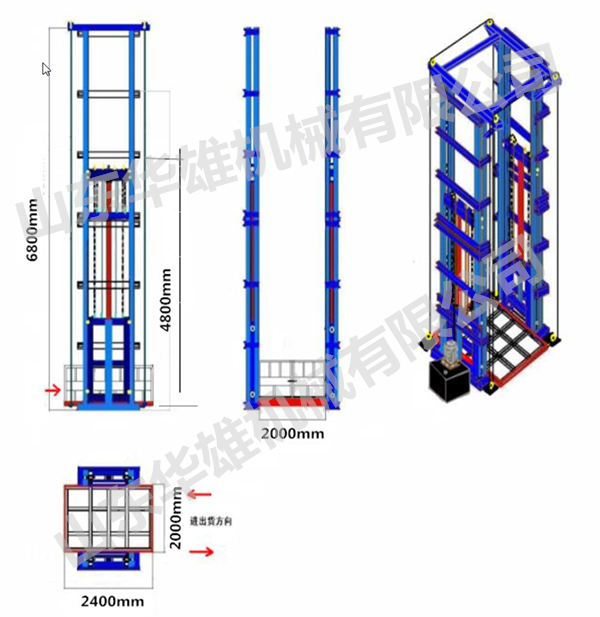

SJG2-6.5詳細用料說明
| 序號 |
名 稱 |
技術規格 |
備 注 |
| 01 |
臺面尺寸 |
2000×2400mm |
2000mm方向進出貨 |
| 02 |
臺面鋪板 |
4mm |
花紋板 |
| 03 |
平臺載重 |
1.1T |
|
| 04 |
起升高度 |
4800mm |
|
| 05 |
起升速度 |
4-6m/min |
上升降速度 |
| 06 |
導 軌 |
100# |
H鋼 |
| 07 |
底 架 |
120x60x4mm |
矩形管（上海寶鋼） |
| 08 |
護欄高度 |
1100mm |
|
| 09 |
導 軌 輪 |
40cr |
內鑲嵌復合軸承 |
| 10 |
輔 助 輪 |
40cr |
特殊調制處理 |
| 11 |
升降油缸 |
90/50（2只） |
河北恒宇 |
| 12 |
泵 站 |
3kw/380v |
鞍山力盛 |
| 13 |
液壓油管 |
2SN-10-43Mpa |
河北恒宇 |
| 14 |
液 壓 油 |
32# |
韓泰抗磨液壓油 |
| 15 |
油 漆 |
防銹漆、面漆 |
|
| 16 |
升降鏈條 |
16A |
上海通鏈 |
| 17 |
平衡油絲繩 |
12# |
濟南龍宇 |
| 18 |
升降油絲繩 |
12# |
濟南龍宇 |
| 19 |
電 器 |
正泰電器 |
上下控變壓控制箱 |
| 20 |
行程開關 |
LX19-001 |
正泰電器 |
| |
售后服務
我廠公司對所售產品免費保修一年，設備投入使用后，定期進行檢測、維護、保養，如果設備出現故障，接到通知后公司及時派維修人員到達現場，保修期過后，終身為用戶提供滿意的服務，更換配件按購進價格收費。
